End Game или страдание аудиофила? QLS QA361
AlexДата: Среда, 27.04.2022 | Сообщение # 1
Автор сайта
Группа: Администраторы
Сообщений: 2989
Репутация: 120
Статус: Offline
Практически десятилетие назад мне довелось познакомится с первым полноценным плейером китайской компании Quolos - QA350. Устройство в свое время произвело на меня весьма хорошее впечатление, хоть и не показалось тогда идеальным. Я не следил пристально за их творчеством, однако отзывы на последующие их модели, которые мне попадались, говорили о постоянном инженерном росте и высоком уровне предлагаемых устройств в плане качества исполнения и звучания.



Пару лет назад  компания выпустила свою флагманскую на сегодняшний день портативную модель QLS-QA361. По описанию конструктива, модель показалась мне весьма потенциально интересной, но все никак не было повода познакомится.  Благодаря любезности одного из форумчан, этот пробел был восполнен.

Устройство весьма сильно меня впечатлило, напомнив легендарный аудиофильский проект aleXmod моего авторства. Впечатляет продуманность и глубина проделанной над проектом работы. При создании проекта очень много времени уделялось каждому, даже малозначительному аспекту, способному повлиять на качество звучания этой модели.
Я не хочу писать обычный хвалебный отзыв, коих в интернете уже предостатоточно. Вместо этого приведу выжимки из мыслей автора касательно процесса доводки прототипа до полноценной серийной модели, показывающие всю серьезность (зачастую даже слегка избыточную) подхода к настройке QA361.

Беря в руки плейер мы видим лишь малую часть айсберга под названием "титаническая работа над проектом". Однако, благодаря исключительной открытости и коммуникативности человека, стоящего за компанией QLS (его имя на английском Clark), мы имеем исключительную возможность погрузится в процесс доводки QA361 до серийного экземпляра, доступного (пока) для приобретения любителям портативного аудио во всем мире. Ниже я привожу его высказывания по теме, почерпнутые из личного блога на ту или иную тему касательно процесса проектирования. Цитаты переведены гуглом с китайского на английский, если будет время позже я переведу на русский. Считайте это обзором в формате "интервью с разработчиком". Надеюсь, многим это будет интересно.

Итак, Кларк поставил перед собой задачу создать карманное, но при этом максимально честное и универсальное устройство вопроизведения цифровой музыки с карты памяти.
Для достижения "максимальной верности (high fidelity)" им были предприняты весьма время- и материало-емкие, зачастую нетривиальные (для портативного аудио) шаги.
Впрочем, давайте по порядку.

______________________________________________________________________

"Созданный аудиоманьяком для аудиоманьяков."
Вот как сам автор позиционирует свое детище:

QA361 подходит для людей:

1. Если у вас уже есть плеер высокого класса но вы хотите услышать чрезвычайно прозрачный, аудиофильский и рафинированный звук, вы можете одновременно с ним использовать QA361.

2. Если вы стремитесь к максимально точному звуку и готовы пойти на некоторые компромиссы в других аспектах, таких как функциональность ради этого, QA361 разработан для вас.

3. Если вы стремитесь к прозрачному и деликатному звуку, точному, музыкальному , плавному и естественному звучанию, то QA361 очень подходит для вас.

4. Если вы предпочитаете устройства ориентированные исключительно на качество звука, и не приемлете компромиссного звучания из-за экономии при проектировании или ограничений возможного качества воспроизведения из-за расширенного функционала, то вам не стоит упускать из виду QA361.

5. Если вам нравится настольная звуковая система среднего и высокого уровня со сбалансированным звуком, и вы хотите получить сходный уровень от карманного устройства, вы можете попробовать QA361.

6. Если вы обычно очень загружены на работе или находитесь под большим эмоциональным напряжением и хотите спокойно слушать любимую музыку, снимать стресс и открывать для  себя музыку, которая тронет ваше сердце и душу, вы можете попробовать QA361.

7. Если вы любите слушать классическую  музыку фоном, и наслаждаться ей за чашечкой кофе или книгой, то естественный и ровный звук QA361 вам очень подходит.

8. Если вы музыкант и вам нужен проигрыватель для воспроизведения музыки с предельной прозрачностью и точностью, то QA361 нельзя упустить.

9.Если у вас в коллекции много разных наушников  и нужен плеер, который сможет справится с большинством из них, то QA361 вам очень подойдет.

10.Если Ваш портативный плеер  плохо звучит с Вашими наушниками, то стоит попробовать QA361.

11. Если вы занимаетесь исследованиями и разработками (например, в области наушников, аудио и т. д.), превосходный и исключительно точный звук QA361 определенно поможет в вашей работе.
_____________________________________________________________________

Люди, которым не подходит QA361:

1. Плеер расчитан на самых ярых энтузиастов hi-fi, но стоит понимать, что  QA361 - это QA361, у него есть своя индивидуальность, он уникален и не призван быть эталоном для всех. Флагманские плееры плееры других производителей могут быть не хуже, чем он, лично для Вас.
Все они имеют свои преимущества и нацелены на определенный круг покупателей. Главное преимущество QA361 заключается исключительно и только, в чистом, прозрачном и нежном звуке с очень хорошей музыкальностью. Он напоминает подачу высококачественных домашних аудиосистем.
Если вы ищете "самый лучший на свете плеер", то, возможно, это не Ваш однозначный выбор.

2. Если вам нужен красивый и сложный пользовательский интерфейс, отображение обложки и текстов песен и прочий функционал, то QA361 не сможет вас удовлетворить.

3. Если музыка, которую вы часто слушаете, в основном в формате MP3  и вы не хотите находить хорошие музыкальные ресурсы для достижения настоящего качества звука, тогда QA361, разработаный исключительно для качественной подачи музыки, вам не подходит.

4.Если вы слушаете в основном популярную музыку или вам нравятся специфично окрашенная подача, тогда как звук QA361 близок к настоящему нейтральному и точному, он вам не подходит.

5. Если вы стремитесь к улучшайзерам звучания, например, к тяжелым басам или форсированным высоким частотам, то плавный, естественный и натуральный звук QA361 вам не подходит.

6. Если вы покупаете плеер только для того, чтобы подчеркнуть свой статус, и вам нужен очень роскошный внешний вид и раскрученный "бренд", то  продукты QLS вряд ли смогут вас удовлетворить.

7. Если вам нужен сетевой проигрыватель, вы хотите использовать Bluetooth или WIFI, тогда как  QA361 - это исключительно точный и максимально простой проигрыватель музыки и данного функционала не имеет.

8. Если вы думаете, что в 21 веке вы не можете смириться с тем, что у устройства нет большого экрана и сенсорного экрана, то QA361 не для вас.
Прикрепления: 4758993.jpg(16.8 Kb)


Love the MUSIC, not equipment!
High-end portable now has a simple solution: aleXmod+RE272

AlexДата: Среда, 27.04.2022 | Сообщение # 2
Автор сайта
Группа: Администраторы
Сообщений: 2989
Репутация: 120
Статус: Offline
1. История создания дизайна QLS QA361
Вольный перевод с китайского мой.



"При разработке новой модели передо мной стояла задача создать более компактное устройство, при этом без какого либо ущерба качеству звучания. Ширина и высота устройства были заданы жестко, поскольку уже был выбран конкретный аккумулятор. Сделать их меньше по прихоти дизайнеров было невозможно. Для более симпатичного вида дизайнеры требовали увеличить размер экрана. Однако следующий по размеру экран увеличивал нагрузку на систему питания и влиял на итоговое качество звучания. Заказать "кастомный" размер означало оплату партии в 1млн экземпляров, что было нам совершенно не по карману. Кроме того, для удоства пользователей мы никак не могли отказаться от размещения минимум 5 основных кнопок на передней стороне устройства.



Мне совершенно не хотелось создавать снова "самый уродливый китайский плеер", которым мои друзья называли QLS QA360. Поэтому я решил обратится для создания дизайна в самую "модную" дизайнерскую компанию Китая - X Lantu, которые запросили за разработку сумму в 4 раза выше чем Foshan, с которыми мы работали ранее. Бог с ним, я решил создать плеер который будет нравится моим заказчикам и пошел на эти траты.
Спустя месяц компания X Lantu представила нам 3 версии дизайна, одна из которых была отметена сразу, а над двумя вторыми мы продолжили работу. Вскоре, однако, мы столкнулись с проблемой. Дизайнерские изыски X Lantu не могли реализовать компании по металообработке, которые занимались мелкосерийным производством, а крупные компании не соглашались браться за наш обьем (10 тысяч корпусов)* . И в течении еще более месяца мы совместно с дизайнерами занимались доводкой дизайна под существующие технологические возможности и ограничения..



Тем не менее, даже после того как дизайн QA361 был окончательно откорректирован, некоторым из моих приятелей он все равно казался уродливым. Я не унывал и продолжал работу над оптимизацией, сосредоточившись на реализации максимально возможного качества звучания устройства, полировке деталей корпуса и повышения надежности конструкции. В итоге я остался доволен окончательным вариантом устройства, несмотря на скепсис со стороны друзей. До сих пор меня удивляет, почему на фото QA361 выглядит гораздо страшнее, чем в реальности..."
Прикрепления: 6615306.jpg(20.1 Kb) · 5231752.jpg(11.1 Kb) · 2683671.jpg(10.8 Kb) · 6105700.jpg(7.5 Kb)


Love the MUSIC, not equipment!
High-end portable now has a simple solution: aleXmod+RE272

AlexДата: Среда, 27.04.2022 | Сообщение # 3
Автор сайта
Группа: Администраторы
Сообщений: 2989
Репутация: 120
Статус: Offline
2. Техническая часть проекта

2.1 Цифровая часть.

- Выбран простой процессор достаточный для нужд декодирования и не производящий излишней генерации шумов и помех
- В софтовом виде была реализована идея прямого линейного считывания аудиопотока с карты памяти, позаимствованная у небезызвестного Terra player
- Был произведен отбор по звучанию чипов цифровой логики(!)
- был произведен отбор по звучанию основного клока, тактирующего ЦПУ
- были отобраны по звучанию линейные стабилизаторы питающие основные линии процессорв
- был оптимизирован софт, в том числе в доступ пользователей выложены прошивки работающие только с RAW файлами WAV, снижающие нагрузку с процессора по декодированию сжатых losless форматов.

Инофрмация от первоисточника. Вот что пишет сам Кларк по теме выбора процессора:

About the new generation of single-chip microcomputer chip used by QA361:

We know that QA360 uses a single-chip microcomputer with a main frequency of only 80 Mhz. It is very difficult to process some compressed APE or high bit rate FLAC files. It is often used to process the FLAC format of 24BIT 96Khz It is stuck, which means that
we must change the microcontroller for the new generation of machines.

Fromthe second half of 2014 after the QA360 was launched, our software engineers began to select suitable new-generation high-speed microcontrollers, including STM, NXP, TI, Microchip, ATMEL... They have all tried it out, and many chips have been processed. Very good, but to get a good sound, it depends on whether the internal hardware IIS resource allocation is excellent, whether the clock can be passive or active, whether the cache can be in ping-pong mode, whether the capacity space of the ping-pong mode is appropriate, and
whether the core voltage of the chip can be external. Input low-noise high-speed power supply (the core voltage of some chips can only be generated by internal voltage reduction), whether the power supply of the IIS hardware module can be independent of the power consumption part with large EMI, whether the distribution of ripple and EMI during operation is excellent, and the phase noise generated by the IIS. And whether the jitter is low enough... There are too many factors to consider, and we basically ruled them out after one lap, and finally fell to ATMEL, a latest chip that has not yet been mass-produced, with a speed of more than 200 Mhz The AVR32 used in the QA360 is increased by 3-4 times. We start the code writing while letting the agent drop the time for mass production to the original factory.

Everyoneknows that we use single-threaded code. When changing a different chip, the code must be completely rewritten according to the speed of the chip, hardware and peripherals (I saw someone on the Internet saying that the same single-chip microcomputer can be used by others.
We have made a big screen, and we can only have such a small screen and physical buttons. In fact, we have not figured it out at all. Similarly, most of the single-chip microcomputers are systems that run in the single-chip microcomputer. Although they are not Android,
they are also called systems, such as the early MP3. It is also a running system, and we have pure enough code, ultra-high real-time performance, and controllable priority.... It is a completely single-threaded code. Without a system, this method can't even do a screen with a slightly higher pixel. support, let alone touch).

Because it is a new type of chip that has not been mass-produced, since we started to recode at the end of 2014, we have found one after another small bugs in the chip, one by one feedback to the agent, and then wait for the manufacturer to issue a revised version, the chip has been revised. Time and time again, after 3 years of grinding, our code has also been made for 3 years, because the chip has been revised, and ATMEL was acquired by MICROCHIP in the middle, until the middle of 2017, the chip has not been mass-produced, because it was originally expected that the QA361 will be in production. At the end
of 2017, we are going to be listed. At this time, we are in a hurry.
On the one hand, we urge the agent to implement the mass production time and delivery time. On the other hand, let the software engineer use STM32 as an alternative. The STM32 chip is very simple to use, but the IIS module is somewhat Small problem, so that the sound is not too ideal, so we also equipped a CPLD to handle IIS when we used STM32 (although we also used CPLD with ATMEL, but with STM32, we had to use CPLD to handle more things, but even so , We compare the sound is still significantly worse than ATMEL), this is no way, if ATMEL is delayed in mass production, replacement is also a way. The code of STM32 is easy to write, and it took engineers only 4 months to adjust it. Compared with ATMEL, it took 3 years to adjust the code. This is simply too labor-saving.

In September 2017, there was good news from the agent, saying that the ATMEL chip has been mass-produced and orders can be placed. At this time, we finally breathed a long sigh of relief and no longer need to compromise to use STM32.

Becausethe QA361 uses a new type of microcontroller with higher speed and more complete resources, the format problems of the early QA360 can basically be solved, what HI-RES, what high bit rate FLAC, what APE, ALAC, M4A, AAC, what MQS, DSD128 can do better support, SD card format is not only limited to FAT32, EXFAT can also be supported.

Because of the use of a higher-speed single-chip microcomputer, we also refer to the German cavalry (Tera Player) for full-linear reading in the way of reading the SD card, and by adjusting the read block size and time interval, the sound is compared to the QA360 Obviously transparent, delicate and musical.

Ofcourse, there are still many multi-level folder problems of QA360, which have been plagued by fanfare, which have also been solved on QA361.

(PS:I just use a documentary method to explain to you that the supported format of QA361 is more perfect than that of QA360, and the way of reading SD card is also more conducive to sound quality.)


Love the MUSIC, not equipment!
High-end portable now has a simple solution: aleXmod+RE272

AlexДата: Среда, 27.04.2022 | Сообщение # 4
Автор сайта
Группа: Администраторы
Сообщений: 2989
Репутация: 120
Статус: Offline

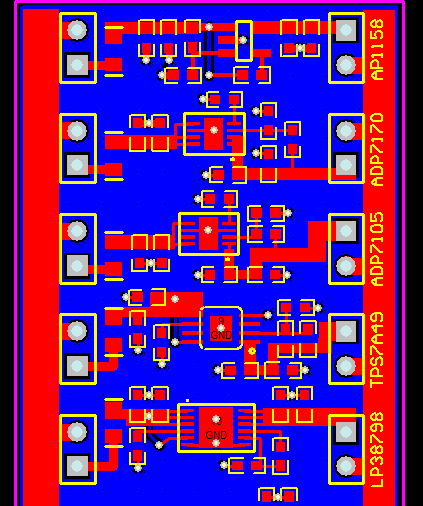

Вот что пишет Кларк касательно проектирования линейных стабилизаторов цифровой части:

Для питания цифровых систем (включая аналоговое питание ЦАПа, питание системы SD-карты, питания основного процессора) очень большое влияние есть возможность максимально быстрой отдачи токовой нагрузки.
Однако большинство линейных стабилизаторов могут обеспечить всплески тока от 1 до нескольких сотен мА с уровнем пульсаций напряжения  в десятки мВ в течении лишь сотен мкС или даше единиц мС.
В QA361, мы используем максимально высокоскоростные стабилизаторы, которые обеспечивают всплеск подачи тока от 1мА до 500мА в течении всего 1 мкС. Поскольку в стационарных устройствах места значительно больше чем в портативном плеере, задача создать такие стабилизаторы достаточно не тривиальна. Было перепробовано множество чипов. Мы обнаружили что NMOS стабы обладают очень низким внутренним сопротивлением и способны к быстрой токоотдаче. Также увеличению этого параметра способствует повышения разницы между входным и выходным напряжением стабилизатора. Используемые нами электролитические конденсаторы с высокой емкостью, тантал-полимерные конденсаторы, наконец, суперконденсаторы - все направлено на достижение максимального резльтата. Их качество очень сильно влияет на время отклика низкочастотной токовой нагрузки.

А вот немного про влияние цифровых логических чипов:

Наш экспериментальный опыт показал, что тип чипов цифровой логики также оказывает влияние на интегральное качество звука:

Мы выяснили что тип чипов цифровой логики, используемой в тракте передачи сигнала и в цепях тактирования оказывает существенное влияние на звук, воспринимаемое качество звука отличается при использовании как чипов разных производителей, так и разных серий одного производителя. В частности мы оценивали разность звучания при использовании одного и того же 04 инвертора, 74LVC2GU04GW производства ON и 74LVC2GU04GW от  NXP, и обнаружили что звук при использовании NC7WZU04P6X более спокойный, немного тегучий и более близкий к реальности, тогда как звучание  74LVC2GU04GW отличает бОльшая прозрачность звучания вкупе с некоторой прямолинейностью подачи.


Love the MUSIC, not equipment!
High-end portable now has a simple solution: aleXmod+RE272

AlexДата: Среда, 27.04.2022 | Сообщение # 5
Автор сайта
Группа: Администраторы
Сообщений: 2989
Репутация: 120
Статус: Offline
Вот что пишет Кларк касательно выбора качественных генераторов ( в том числе генераторов, связанных с аудио лишь опосредованно, работающих на тактирование ЦПУ):



  Диагарамы фазового шума используемых задающих генераторов обеспечивают точность на уровне фемто (!) секунд. Таким образом, реальный уровень джиттера не превышает уровня 88 фС (0.088 пСек). Однако, точность задающего генератора не единственная вещь, необходимая для обсепечения высокого качества звучания.
  На результат влияет все: качество питания генераторов, питание цифровых коммутирующих схем и даже такитрование ЦПУ!  Несмотря на то, что генератор процессора не связан напрямую с аудиотрактом, непосредственное А\В сравнение показывает, что использование высокоточных генераторов в этом месте, серьезно улучшает позиционирование КИЗ и общий объективно оцениваемый  уровень качества звука.
  Этот факт кажется чем-то из области метафизики, однако удивительным образом подтверждается на практике. Я думаю, что высокий уровень джиттера генератора ЦПУ может опосредованно влиять на остальную часть схемы через помехи, наведенные электромагнитным излучением при импульсных нагрузках в цепях питания.
Прикрепления: 3842207.jpg(37.7 Kb)


Love the MUSIC, not equipment!
High-end portable now has a simple solution: aleXmod+RE272

AlexДата: Среда, 27.04.2022 | Сообщение # 6
Автор сайта
Группа: Администраторы
Сообщений: 2989
Репутация: 120
Статус: Offline
Вот что пишет Кларк касательно идеи прямого линейного считывания аудиоданных с карты памяти, позаимствованной у немца, спроектировавшего Terra Player:

Reading music data linearly canmake the background of the sound very dark

The price of the German Tera-Player (now 2990 euros) has risen to the sky. The biggest feature is that the sound background is quite Dark, but the sound is very pure and natural. The biggest influence on this feature, and the author is most proud of, is that the author
Charles (Charles) found that when the player's CPU reads music data, it will bring huge low-frequency ripple to the memory power supply (Jitter). . Because the frequency is very low, the general filtering method is basically powerless. Charles accidentally discovered a way to greatly improve or remove this low-frequency ripple (Jitter) through hardware isolation and MCU reading code rewriting, so that the sound background can be exchanged for a clean, pure and real sense of music.



The specific technical means is that the hardware adopts 3-level RC isolation + energy storage to supply power to the storage part, so as to avoid the influence of ripple (Jitter) on the power supply when reading music data or interfere with other parts. The code part rewrites the MCU code, changes the non-linear reading of music data to linear reading of music data, and changes from the conventional on-demand reading of data to timing and quantitative data according to the number of music bits and bit rate (this is basically multi-threading). The system cannot do it), and then the purpose of adjusting the ripple frequency is achieved by controlling the timing and the amount of each reading. The fixed and adjustable ripple
frequency combined with the synchronous adjustment of the hardware RC filter can achieve perfect isolation, thereby reducing the jitter of audio data.



For the power supply of SD card, QA361 adopts the hardware processing of first raising the voltage to a very high level, then multi-stage RC isolation + large capacitor energy storage, and then step-down voltage regulation. At the same time, the code part of the MCU also adopts a similar linear reading method. By adjusting the time and quantity of reading data in the code, our engineers may control the ripple frequency at any frequency point of 10Hz-150Hz at will, and choose a Appropriate frequency points are then matched to adjust the component parameters of the RC filter, so as to achieve perfect isolation and reduce ripple while greatly reducing the purpose of audio jitter.
Прикрепления: 0365342.jpg(22.3 Kb) · 4776496.jpg(15.6 Kb)


Love the MUSIC, not equipment!
High-end portable now has a simple solution: aleXmod+RE272

AlexДата: Среда, 27.04.2022 | Сообщение # 7
Автор сайта
Группа: Администраторы
Сообщений: 2989
Репутация: 120
Статус: Offline
Наконец, вот выводы Кларка касательно влияния на итоговое качество звучания системы питания основного процессора:

Удивительный факт, но на качество звучания плеера способны влиять помехи от источников питания не относящимися непосредствено к аудиотракту!  Из-за компактного расположения, ЭМИ помехи от работы систем управления, процессора, системы питания дисплея могут влиять (и влияют!)на интегральное качество звука.

Каждый источник питания в аудиотракте  QA361 в процессе доводки был нами максимально оптимизирован, однако, мы обнаружили, что, например, помехи по питанию  ядра микроконтроллера VDDCORE, с достаточно сильным токопотреблением достигают ВЧ пульсаций порядка 1 мВ, что выше, чем помехи питания других систем.
Поэтому, много времени было потрачено нашими инженерами в процессе оптимизации этой линии питания. Я непосредственно сравнивал два QA361 в одном из которых серьезно пработали над очисткой этого питающего напряжения, снизив уровень пульсаций на порядок.

Я синхронно включил оба плеера и прослушал несколько аудио композиций разных жанров. Удивительно, но разница в качестве звука была очевидна! Звук плеера с бОльшими помехами ощущался более сухим и тонким. Может, данная  разница будет не очевидна для каждого или не столь заметна без прямого А\В сравнения, но я психологически не был готов к потенциальному ухудшению звука из-за какой-то экономии на фильтрации питания в этом месте..


Love the MUSIC, not equipment!
High-end portable now has a simple solution: aleXmod+RE272

AlexДата: Среда, 27.04.2022 | Сообщение # 8
Автор сайта
Группа: Администраторы
Сообщений: 2989
Репутация: 120
Статус: Offline
Исключительная преданность делу hi-fi  впечатляет, не правда ли?
И это мы еще не дошли до, собственно, аудиотракта!

2.1 Система электропитания устройства.

Как вам выдержка о процессе отбора основного литиевого аккумулятора?

The choice of battery is not only about quality, capacity, safety, internal resistance, charge and discharge rate.

In order to find a better battery for QA361, we have tried at least 10 batteries from different manufacturers, some of which are brand finished batteries, and some are customized batteries from manufacturers.

In terms of parameters, we test more charge and discharge rates, battery internal resistance, protection board performance, design safety, capacity, etc. After these parameters are eliminated, we can find several models that can be used.

But when it comes to the actual sound audition, we found that there is a big difference in the sound of the batteries of different manufacturers (we fully charged the batteries, and used the same player to switch the sound of the AB comparison battery directly and quickly with the switch. Compare the two together.), We can't find any correspondence between the sound and the parameters. For example, the battery with the smallest internal resistance finally sounds
unpleasant. The sound is dry and the sound field is small. , and the sound of a battery with the highest rate of discharge is not pleasant. What is it about the battery that affects the sound? I
discussed with the technicians of several battery manufacturers for a long time and could not find a rule. In the end, it could only increase To the inexplicable metaphysics.

Some batteries have a loose sound but a little less imposing, some batteries have a flat sound that can’t come out of the vertical sound field, some batteries have prominent vocals but the sound is thicker, some batteries have high sound density, and have a good sense of layered lines....

The final sound The battery capacity of the most satisfactory models is not enough to satisfy me.

$IMAGE1$

The battery with the most satisfying capacity also has a sub-optimal sound.

I can only ask the battery manufacturers to cooperate and try to make more changes. However, in the face of our customers who use this amount, these manufacturers seem to be not very enthusiastic. At present, my best way is to play the friendship card. On the one hand,
I am willing to increase the amount of goods The price, on the one hand, has good things to say about them and gives some expectations in the future, and strives to be able to make better batteries....


Love the MUSIC, not equipment!
High-end portable now has a simple solution: aleXmod+RE272

AlexДата: Среда, 27.04.2022 | Сообщение # 9
Автор сайта
Группа: Администраторы
Сообщений: 2989
Репутация: 120
Статус: Offline
Выбор системы питания устройства также проводился без скидок на экономию (подобную идею использования super-конденсаторов, правда, в подпоре питания выходных аналоговых шин питания, в свое время я выдвигал при размышлении над проектом ULTRA). Здесь задумка была немного иной, каждый из пары super-cap осуществляет подпор питания раздельно аналогового и цифрового трактов:

QA361's super power supply:
dual super capacitors support the analog circuit and the digital circuit separately

The biggest difference between the portable player and the desktop machine is the power supply problem. Almost the desktop machines with a little attention will use two independent transformers for the analog part of the machine. Separate power supply from the digital
part, and most desktop HIFI devices have very large energy storage capacitors in the power supply circuit, so that desktop devices sound more imposing, fuller and more atmospheric, and more stable and audible.

Obviously, a large energy storage capacitor of 10000uF cannot be placed on the portable player, and it is difficult to say that the analog and digital are powered independently. Some products use several sets of batteries to supply power separately, but charging and power
management will be a big problem. Using a dedicated charger brings great inconvenience to the user, and the complex battery management also brings about a large internal resistance of the power supply, and even the internal resistance of the battery will continue to change (the internal resistance will increase after the voltage drops), which is not conducive to the audio frequency. Lines are not necessarily good. So we installed a surprisingly large buffer capacitor (super capacitor) for the QA361.



The pure voltage from the battery will first pass through two 470000μF super capacitors isolated by resistors. Because the capacitors are large enough, the RC can isolate any power supply ripple with a frequency above 1hz, so that both analog and digital power sources can be used. When it is sufficiently pure, the pure voltage passing through the super capacitor is then transmitted to each power supply module by the independent power supply layer of the PCB and the larger area of ​​the PCB copper foil. Each high-speed low-noise module also has ultra-low internal resistance tantalum capacitors such as POSCAP. For energy storage, a small value of capacitance is added next to the power supply of each electric circuit, so that the internal resistance of each part of the power supply is always kept very low, very pure and stable.

The impedance of the traditional power supply will change with the frequency of the music signal, which cannot be consistent, so that the three frequencies are perfectly balanced and completely straight in the test, but in practice, there will always be some problems in some frequency bands.

We designed a very high input impedance for the supercapacitor to isolate the digital to analog power supply interference, and designed a very low output impedance for the full frequency band to provide a high-speed and good linear power supply. In our use and comparison experience, this is better than using two independent batteries for power supply.

Calculate the capacity of two supercapacitors as high as 940000uF, there is no mistake, nearly 1 million microfarads, that is, 1 farad, which is equivalent to 1000 large capacitors of 1000uF, which is almost equivalent to a small generator.

The biggest change after the super pure power supply is independently supplied by analog and digital is that the sound can become very delicate, smooth, fresh, full and dynamic, and at the same time very stable and durable.



With the super power supply, each power supply circuit can still not be sloppy. We have designed a super-linear, extremely fast low-noise power supply processor for each power supply circuit. There are 20 such independent power supply processors in the whole machine. And know that this machine has almost all the advantages of battery power, and almost ruled out all the disadvantages.
Прикрепления: 1365292.png(527.9 Kb) · 8890851.png(520.8 Kb)


Love the MUSIC, not equipment!
High-end portable now has a simple solution: aleXmod+RE272

AlexДата: Среда, 27.04.2022 | Сообщение # 10
Автор сайта
Группа: Администраторы
Сообщений: 2989
Репутация: 120
Статус: Offline
Была затронута и тема использования литиевых и литий-полимерных аккумуляторов в портативной технике:

Lithium-ion
batteries generally refer to hard-packed batteries, which are mostly used in Samsung mobile phones. Lithium-ion batteries may explode under severe overcharge or overdischarge, and severe heat generation when the protection circuit fails completely. Although the normal battery design has a pressure relief valve, the pressure generated by overcharging and overheating will be discharged from the pressure relief valve (similar to the airbag of a car) so that no explosion will occur, but it is not ruled out that the leakage occurs when there is a problem. The pressure safety valve is not likely to be opened (because the safety valve cannot be tested for each battery, it can only be controlled through design and quality control. Panasonic, Sony, and Sanyo may be well controlled, but other small factories are really hard to say. ), although the possibility of the pressure relief valve not being opened when there is a problem is very low, but because it is an explosion it is more scary when it encounters the power .

Lithium polymer
batteries generally refer to soft pack batteries, which are mostly used in Apple mobile phones. Because it is a soft package, there will be no explosion , but under long-term high temperature, or overcharge and over-discharge (including over-discharge caused by not
using self-discharge for too long), the electrolyte will be overheated and transformed into Gas , when the pressure reaches a certain time, will bulge and explosion expand. Because it is a soft bag, it is easy to explode, so the explosion power is not large, and it is more spontaneous
combustion, which is relatively less dangerous. However, because it is a soft bag, it is also easy to bulge due to the pressure generated by heat. If the bulge is too serious, it is easy to be
punctured by hard objects, causing the positive and negative electrodes inside the battery to be directly short-circuited and spontaneously ignite. Therefore, in terms of the probability of
problems, larger than Li-ion. Therefore, the two batteries can only be said to have their own pros and cons.

The QA361 uses a lithium polymer battery, because we can't let big manufacturers such as Panasonic and Sony customize batteries for us, and they don't have existing specifications that suit our size and capacity. We can only customize suitable batteries in China. In addition to selecting quality, In addition to a good sound, it is also necessary to try to control the possibility of danger.
Even if there is a problem, try not to obviously hurt the user's body, and at the same time minimize external losses as much as possible, so use soft-pack polymer batteries. , but at the cost of a greater likelihood of problems than using a hard-packed lithium-ion battery. In order to further reduce the possibility of danger, we have done the following measures in the design:

1.Try to keep a certain space safety gap between the battery and the circuit board of the machine, so that the bulge can also have a larger safety space, so as not to bulge And squeeze with other hard objects to puncture the battery and spontaneously ignite.

2.Turn off the battery power supply as early as possible through MCU control. When our machine is under low voltage protection, the battery still has at least 5%-10% of the remaining power.

3.Use charging chips with excellent performance from major manufacturers such as TI, and charge with a relatively small current of 1A.

4.Using the overall metal casing, even if the battery spontaneously ignites through the barrier of the aluminum casing, it is difficult for a large fire to go out of the machine.

5.All parts of the machine shell are connected by screws instead of sticking to avoid being easily blasted, but because there are SD card holes or headphone holes to release the explosion pressure, the possibility of the machine being blasted is lower.

6.The battery itself uses a complete and comprehensive protection circuit with excellent performance.

7.Through the design, the heat and heat dissipation of the machine are controlled to the best level as much as possible.


Love the MUSIC, not equipment!
High-end portable now has a simple solution: aleXmod+RE272

AlexДата: Среда, 27.04.2022 | Сообщение # 11
Автор сайта
Группа: Администраторы
Сообщений: 2989
Репутация: 120
Статус: Offline
Процесс отбора комплектующих продолжился отслушиванием чипов повышающих напряжение и линейных стабов:

During the development of QA361, some DC TO DC chips were compared,
including LT8335, TPS63700, LT1611, TPS61089, ADP1614, ADP1613, TPS63070, LM2731, LMR6142.....
If it is used for negative rail, the LT8335 and LT1611 are very good. The parameters of the TPS63700 [когда то использовался в моем проекте] are OK, but the sound is not ideal.
For positive rail, TPS63070 [когда то использовался в моем проекте], LT8335, ADP1613, ADP1614 are excellent.

In the process of comparison, we found that the difference caused by different working modes of the same chip will be greater than the difference between different chips with similar parameters. The peripheral circuit is optimized to achieve the optimal parameters to reduce this difference, but in the actual AB comparison, even if the parameters of different working modes have been similar, the sound gap is still very obvious.



Some of the LDO chips with relatively top prices and parameters that have been tested and compared on the QA361:

They are: AP1158, ADM7170, ADP7105, TPS7A49, LP38798, ADP7118, LT1761, LT3042, LT3045, TPS7A4700
These LDOs are low dropout, ultra-low noise, and have very high PSRR ripple rejection capability. All of them are excellent. For example, some of them have a chip noise of only 0.8uV, and some of them have a PSRR greater than 90dB at 10Khz, which can be described as some of the kings of the existing LDOs.

However, we have always used data as a supplement and actual measurement as the main factor, so we compared these chips one by one from electrical parameters to sound quality and style.

They are worthy of being the ace in the LDOs of various brands. The measured parameters on the QA361 board are all very good. None of them are bad, but there are some small differences in comparison. We divide the parameter test into two echelons. , the best is the first echelon, and the second echelon is slightly worse.
The results are as follows:
The first echelon of measured parameters: TPS7A4700, LT3042, LT3045, LT1761, LP38798, ADM7170
The second echelon of measured parameters: ADP7118, ADP1750, TPS7A49

Then We have compared the sound of each pair of them. The sound quality of these chips is basically excellent, but their styles are quite different. There are also some chips that are
slightly inferior in quality. For example, the sound field of LP38798 is small. A little, while the TPS7A49 sounds less overtone and a little dry.

The LT3042, LT3045, TPS7A4700, and ADM7170 chips have excellent overall sound quality and style. Among them, the LT3042 and LT3045 belong to the loose and durable style, but they are a little dull and the music is slightly worse. It has a good sense of music, but it is not as loose as LT3042 and LT3045. Which part to use depends more on the overall tuning needs.


Love the MUSIC, not equipment!
High-end portable now has a simple solution: aleXmod+RE272

AlexДата: Среда, 27.04.2022 | Сообщение # 12
Автор сайта
Группа: Администраторы
Сообщений: 2989
Репутация: 120
Статус: Offline
Исключительно продуманная работа с интерфейсом SD карт и максимально качественная реализация софта считывания и "железной реализации" устройства привели к заметным зависимостям качества звучания при смене носителей. Как истинный аудиоманьяк, Кларк провел эксперименты по отслушиванию SD карт различных производителей, что было отражено им в блоге:

Несмотря на то ,что при проектировании QA361 мы старались максимально изолировать систему питания SD карты от остального (многоступенчатый RC фильтр с последующим повышающим преобразователем и линейным стабилизатором) практический опыт с картами разных производителей показал что их характеристики влияют на конечное качество звучания!
Основные аспекты которые оценивались:
1. Всплески (шумы) в линиях питания при работе SD карты
2. Нормальная скорость считывания и записи
3. Стабильность карты в режиме постоянного считывания
4. Прямое AB сравнение качества звучания при работе разных карт
5. Возможность последовательного считывания данных на небольшой скорости (согласно нашему техническому регламенту линейного считывания потока данных)



Выводы:
1. Netac, Transcend, Kingston - не рекомендуются к использованию. Эти карты отличается низкая стабильность работы в режиме постоянного считывания информации. Только, возможно, карта Samsung приемлема, однако также не отличается высокой стабильностью работы. В процессе могут наблюдаться проблемы, поэтому советуем воздержаться от ее приобретения.
2. Среди всех протестированных карт есть безусловные лидеры. Это SANDISK Extreme (красно-желтая) и SONY 90M/s (черная) (однако SONY сложно найти). Стабильность этих карт высока. Стоит также отметить, что эти карты отличает более прозрачное и деликатное звучание, оно более мягкое и натуральное. Если сравнивать между ними то SONY отличает более яркая и динамичная подача, тогда как у SANDISK она немного более нейтральная и утомляющая.
3.Слегка уступают лидерам Toshiba EXCERIA белого цвета и SanDisk Ultra (серо-красная) , эти карты слегка хуже по качеству, чем SANDISK Extreme (звучание более мыльное и плоское, немного хуже и жестче передача обертонов), но в общем и целом, их подача приемлема.



Данные различия были выявлены в прямом АВ тесте, и не столь явно заметны при сравнении по памяти. Однако, если есть возможность, крайне советуем попробовать сравнить звучание вашей карты с подачей, лучшей на наш взгляд, SANDISK EXTREME.
Прикрепления: 1509314.jpg(35.0 Kb) · 2458106.jpg(41.2 Kb)


Love the MUSIC, not equipment!
High-end portable now has a simple solution: aleXmod+RE272

AlexДата: Среда, 27.04.2022 | Сообщение # 13
Автор сайта
Группа: Администраторы
Сообщений: 2989
Репутация: 120
Статус: Offline
2.3 Особенности аудиотракта. Выбор ЦАП.

В качестве ЦАПа устройства выбран хорошо зарекомендовавший себя во многих Hi-Fi моделях чип AK449SEQ из серии Velvet Sound японской компании Asahi Kasei. Слава богу, что QLS закупили чипы впрок, что позволило продолжить выпуск модели даже после прекращения производства на AK из-за пожара.

Кларк часто повторяет, что чип ЦАП не является самой важной деталью устройства, и тем более не является определяющим интегральное качество. Кроме того, цена чипа существенно (ан порядок) ниже чем стоимость , скажем, общей системы питания QLS QA361 и сопоставима со стоимостью чипа-регулятора громкости и не является определяющией в итоговой цене модели:

AK4495SEQ and high-voltage power supply for DA are not the main reason for the attractive sound quality:

although the QA361 uses the desktop version of AK4495SEQ with excellent performance and high-voltage power supply for DA, this is not the main reason for the attractive sound quality.
Powersupply is more important. Even with the best DA chip and output analog circuit, if only ordinary power supply circuit is used, it can only produce ordinary sound quality at best.
It may be very charming but difficult to fax, which is why we see some top DACs that sell for tens of thousands to hundreds of thousands of yuan. The DA chips used are not very good but they use excellent and sufficient power processing circuits.

Today I made a simple statistics. The material cost of the power supply part of QA361 is more than 8 times that of the DA chip. On the contrary, the cost of the MCU, CPLD and digital chips and clock circuits used to process audio and I2S is only more than 5 times the cost of the DA chip. One point, of course, the material cost of the analog circuit is not low, reaching 6 times the cost of the DA chip.

On the QA361, we see that the cost of the DA chip in a machine is very, very low. We calculated the material cost of the QA361 and found that the cost of the DA chip only accounts for about 3% of the total material cost, so a good DA should be used. The investment of the chip on the peripheral is very large, and it is not simple.
Some fans are asking why the QA361 has such a good sound, and the price is not set to the 10,000 yuan level?
This price may make some audiophiles who judge the sound by price judge that the sound of the QA361 is not on the same level as some higher-priced players.
Afew days ago, I saw someone on the post saying that if the sound of the QA361 is not good Why don't the manufacturers set the price to more than 10,000 yuan for some high-end players?

First of all, the sound quality of QA361 is not bad for most high-end players. At this level, the sound quality of the players is sufficient. The main reason is its own unique sound characteristics, or it has its own selling points. For example, QA361 is difficult to find opponents in terms of sound transparency (pure and delicate), layering, and excellent musicality (loose and natural). , which is also the selling point of our products.

PS:Players of this level are no longer necessarily better than others. The styles and characteristics of each player are different, mainly depending on the user's own preferences.



Один из главных доводов в пользу выбора данного чипа ЦАП:

The AKM4495S DAC chip also has a very big feature:
the decoded analog reference voltage can exceed 5V for the first time in the world, and the highest power supply is 7V. Power supply, and some can only be powered by 3.3V). The high-voltage power supply greatly improves the signal-to-noise ratio and dynamics of the sound. Specifically, the sound is relatively more transparent and clean, with better layers, and at the same time, it has better dynamics and sound freshness.

Although the analog reference voltage of this chip can exceed 5V, we see that many portable players using this chip still only use 5V to power it. The blasphemy of chip designers. Although it is said that the battery life of the high-voltage power supply will be reduced by 1/10, and the heat generation will increase slightly (not obvious), but compared with better sound performance, I will choose to use a higher voltage power supply without hesitation, which is also the reason The chip I value the most.

Немного об особенностях питания ЦАПов:

Regardingthe chip AK4497, VDDL/R is highly sensitive to the noise and response speed of the
power supply, but as long as you are willing to pay the cost, you can use the best power supply chips and circuits with low enough noise and fast enough response speed. The effect of the circuit and the adjustment of the bypass capacitor on the sound quality is not as big as imagined.

In addition to the high requirements for noise and response speed of the VDDREF power supply, the sound sense of hearing brought by different power supply circuits is also quite different, and the requirements for bypass (energy storage) capacitors are also high, such as the small capacitor capacity (although the power supply The indicator has been measured perfectly.) From the parameters, you can intuitively see that it affects the low frequency band. Although the capacity is too high, although the parameters are also good, too high a capacity will easily make the sound sound fat and unpleasant, so it must be grasped. an appropriate value. In addition, its sound style varies greatly under different bypass capacitors. Basically, one capacitor has one sound. For example, ROE's EKR capacitor will feel very positive when listening to small earplugs. The sound is better than that of Panasonic, Nikon, ELNA and other capacitors. It needs to be full, but when you switch to the large earphones like T1, you will
immediately feel that the low-frequency volume of the sound is too much, which is a bit not fresh.

AKM officially recommends that the capacitance of the analog reference power VREF pin of chips such as AKM4495S should be larger, preferably greater than or reach 470uF, otherwise the distortion parameters at some frequency points will be poor, and the capacitance of this pin will also affect the sound. It is relatively large, and it is almost impossible to put down such a large capacitor with a good sound in the portable, so how to do it?

In fact, the capacitor is nothing more than filtering and local energy storage to ensure timely response. Then we choose a power supply circuit with fast enough response speed, low internal resistance, low noise, and large enough current margin. It can achieve similar or better effects. At the same time, without the capacitor sound of large capacitance, the tuning will be more flexible, and the high transparency and high fidelity of the sound can be more guaranteed.

In fact, after comparing a lot of power supply circuits and power supply chips, we did realize that this chip of AKM is very sensitive to power supply. Different levels of power supply circuits can really see the obvious difference from the distortion parameters. So that the power supply chip of this power supply is getting better and better in the continuous revision, and the engineers can't stop at all. A power supply chip that was tested some time ago is said to be close to the price of a DAC chip.

So when we look at a machine, don’t just look at the DAC chip. In many machines, the cost of the DAC chip is actually not high. Any power supply chip in the peripheral circuit may be more expensive than the DAC chip (and I may used a lot).
Прикрепления: 3604475.jpg(66.8 Kb)


Love the MUSIC, not equipment!
High-end portable now has a simple solution: aleXmod+RE272

AlexДата: Среда, 27.04.2022 | Сообщение # 14
Автор сайта
Группа: Администраторы
Сообщений: 2989
Репутация: 120
Статус: Offline
2.4 Особенности аудиотракта. Улучшайзер

В процессе дальнейшей битвы за "высокий конец" Кларк решает ввести в цифровую часть тракта перед ЦАПом чип "кондиционирования" аудио потока, дав возможность пользователю наслаждаться звуком SACD качества, с любым цифровым аудио материалом в качестве первоисточника. Для этого установлен специальный чип декодера потока AK4137, стоимость которого сопоставима со стоимостью самого ЦАПа.

The ALL to DSD mode upconverts all PCM files into 1bit 5.6Mhz DSD signals (ie DSD128), and then enters the native DSD channel hardware decoding of AK4495SEQ, so that ordinary music files can also experience the sound style of DSD hard solution (soft and soft). nature).



The ALL to DSD of QA361 is done by AK4137 with extremely high parameters: in normal mode, the PCM file will also enter the AK4137 and up-converted to a higher PCM frequency to ensure that the decoded noise frequency is far out of band, so that the hardware The design of the LPF will be more conducive to ensure natural and smooth sound output. (Most high-end desktop DACs use a similar design) QA361 adopts a global unified high-precision dual femtosecond clock, that is, two femtosecond clocks supply the whole world, including the main control microcontroller, CPLD, AK4137 up-conversion, AK4495SEQ, digital output....





It all comes from these two femtosecond clocks, which is equivalent to using the clock synchronization function between the decoder and the audio source (such as an excellent single clock dCS supplying CD turntables, digital upscaling, and decoders), so The advantage is that the sound image will be more condensed and more stable, but the trouble is that the code working sequence of the microcontroller and the code of the CPLD must be customized and optimized strictly according to the clock frequency of the audio (this is for all the underlying codes. Of course, it is not a problem at all for the written QLS).

ALL TO DSD mode, you can hear more than CD (the ALL TO DSD mode of QA890 has also been shifted to QA361, and optimized for portable listening requirements)

QA361 provides 6 sound modes for users to choose, in addition to 5  different sound filtering modes, the ALL TO DSD mode is innovatively provided in the portable.

ALL TO DSD mode can upgrade all formats to 1bit 5.6MHz high resolution twice that of SACD, even if the original signal is PCM. In this way, the decoding path has less loss and can help restore some information in the music that has not been found in CD playback.

After this conversion, the CD will sound more like a 1Bit DSD sound playback that is very musical and very loose.

After this conversion, the difference between PCM and DSD is reduced and you don't need to hunt around for DSD resources. Due to the short path of DSD decoding, there is almost no nonlinear distortion, the sound will sound very natural and smooth, and it is also very soft and smooth, and it is easy to hear more details.

DSD decoding process is simple, and the path is much shorter than PCM, which is in line with QLS consistent philosophy: simple and good sound.
Прикрепления: 4607673.jpg(24.9 Kb) · 1780962.jpg(24.0 Kb)


Love the MUSIC, not equipment!
High-end portable now has a simple solution: aleXmod+RE272

AlexДата: Среда, 27.04.2022 | Сообщение # 15
Автор сайта
Группа: Администраторы
Сообщений: 2989
Репутация: 120
Статус: Offline
2.5 Особенности аудиотракта. Вопрос аттенъюации

Lossless volume adjustment to ensure good sound quality even at low
volume.


Many players, including some players that sell for tens of thousands of dollars, use the digital volume control inside the DAC, so the hardware circuit will be simpler, the cost will be lower, and the low noise will be easier to control, but it will bring two problems.
The first problem is that the volume output of the LINE OUT will be changed when the volume is adjusted. When using the LINE OUT port, you need to enter the menu to set it or fix it to a certain volume value. Basically, the LINE OUT port and the PO port cannot be used at the same time.
The second problem is that most of the digital preamp volume adjustment inside the DAC is lossy adjustment. The sound quality is not as good as the output at a low volume, and the lower the volume, the more sound loss.

QA361 uses the PGA2311UA program-controlled analog volume adjustment chip, and changes the gain of the PGA2311UA internal analog operational amplifier through the program, so as to adjust the output level and achieve the purpose of volume adjustment. Because it is directly
controlled by the analog signal output, there will be no digital output. loss.

The adjustment range of this chip is -95.5dB to +32.5dB, every 0.5dB process, the error range is +/-0.05dB (many analog potentiometers have a left and right channel error of 3dB+), the adjustment range is very wide, and the adjustment process is very fine. , the left and
right channels are almost completely balanced, enabling precise control over a wide range of volume.
The pursuit of the ultimate is also reflected in every detail. Our QA361 uses PGA2311UA instead of the PGA2311U usually used by most manufacturers: the typical distortion value of PGA2311U is 0.0004%, while the typical distortion value of PGA2311UA is only 0.0002%, although in some people It seems that 0.0004% is enough, but in my opinion, if you can increase the cost by 10 yuan, you can use the better ones. The lady is great value. (We sometimes choose a power supply solution that is tens of dollars more expensive in order to reduce the 0.1mV ripple on the power supply. In comparison, the price difference here is indeed very small.)

Настоящий аудиоманьяк не успокаивается НИКОГДА!
И для успокоения, Кларк провел субьективное прямое сравнение влияния цифрового аттеньюатора на сигнал против использования аналоговой регулировки громкости (аналоговый потенциометр TKD и R-2R коммутатор резисторов управляемый при помощи реле).

I have been trying to find a better sound quality method, because I have been dissatisfied with the maximum output noise of the PGA2311UA of 4uV, so I have recently compared several better volume control schemes.

Compared with the volume scheme of directly switching the R-2R resistor with 10 relays, and
compared with the TKD potentiometer scheme of 598 yuan (~$100) per piece,
I found that the thermal noise of the resistor cannot be ignored. The output noise of the PGA2311UA will be relatively large, but after testing the other two solutions, it is found that when the resistance in series on the signal reaches tens of K to more than 100 K, the measured thermal noise has no advantage compared to the PGA2311. In most cases, it is much larger. For the relay-controlled relay scheme, because the 12-16 relays make the signal go too large and the line is too long, the introduced interference makes the output noise several times that of the PGA2311UA output when it is not processed. It can be reduced after removing the surrounding interference sources and shielding the relay signal part, but it has no advantage over the output noise of the PGA2311UA.

The TKD photo-acoustic potentiometer may have more than twice the noise of the PGA2311UA because the shell is not a metal that can be grounded.

Compared with the sound, there is not much surprise. The volume scheme using the relay to control the resistor has a slightly better sound atmosphere and a slightly warmer sound, but the image will be scattered, not cohesive enough, the vertical plane is flat, and the three-dimensional effect is not obvious.

Using the TKD photo-acoustic potentiometer solution, the sound atmosphere is better than the direct relay control resistance solution, the sound is fuller and rounder, and the longitudinal direction is better than the relay control resistance solution, but the image is still blurred compared to the PGA2311UA, the degree of cohesion Not enough, at the same time the sound is not as stable as the PGA2311UA.

I thought that PGA2311UA would affect the transparency, but the result is that the sound of PGA2311UA is still the most transparent.

It is estimated that to make the test signal-to-noise ratio higher, only the volume control that comes with the DAC can be used, but the sound quality loss when the volume control of the DAC is low is completely unacceptable to me (unless there is a major breakthrough in the related technology in the future or the DAC Reach 48-bit, 64-bit, otherwise I will not consider using the DAC internal volume control, the sound cannot be affected simply for the higher and higher signal-to-noise ratio)

The effect of potentiometers on sound is relatively large. For example, potentiometer with a few hundred yuan is more three-dimensional than the pure resistance controlled by the relay (but perhaps a more powerful resistance can also achieve a similar sound. Sense), how much can the potentiometer of 8000 yuan be improved? I think that after optimization to a certain extent, it is actually similar to fever resistors, fever capacitors, and fever wires.... In the end, it is just some tuning techniques (because purely theoretically, there is no need to use an 8,000 yuan potential. device), whether it is worth 8,000 yuan is a matter of opinion.


Love the MUSIC, not equipment!
High-end portable now has a simple solution: aleXmod+RE272

Форум » Portable audio / решения для портативного аудио » DAPs / портативные источники » End Game или страдание аудиофила? QLS QA361
  • Страница 1 из 2
  • 1
  • 2
  • »
Поиск:

Форма входа
Second-hand audio
PenonBS1official
xDuoo X20
FAQ по доработкам
Блошиный рынок
Поиск

Copyright MyCorp © 2022 I Сделать бесплатный сайт с uCoz
